主要用于高速線材生產用的碳化鎢硬質合金輥環、復合輥、高速鋼軋輥的外圓和R孔型槽作粗磨、半精磨、精磨及無火花磨削等磨削加工。采用成型的金剛石砂輪磨削硬質合金輥環的孔型、外圓，同時數控控制可實現數控插補加工磨削孔型的孔口R弧圓角。

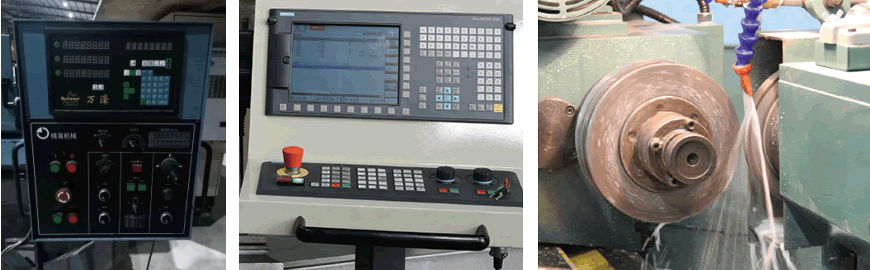

程控式機床采用PLC程控器，分別控制砂輪架進刀和工作臺移動，砂輪架和工作臺的位置通過光柵數顯動態顯示 ，在設定好磨削要求后，程序可以自動完成輥面外圓及各孔型槽的磨削。

數控式機床采用西門子數控系統，分別控制砂輪架進刀和工作臺移動，砂輪架和工作臺的位置通過電機編碼器的準確反饋 ，在編制好磨削程序后后，程序可以自動完成輥面外圓及各孔型槽的磨削。

機床頭架主軸上安裝漲緊芯軸。將輥環套裝到漲緊芯軸上，手動擰緊漲緊芯軸端部的鎖緊螺釘，即可完成待加工輥環在機床芯軸上的自定心安裝、緊固。

砂輪主軸采用高精度滾動軸承，并用獨立的箱體全密封的油池潤滑冷卻，且安裝主軸溫度檢測裝置，實時顯示主軸溫度變化，系統全過程的監控溫度反饋。保證了主軸在使用壽命。也保證主軸旋轉精度高，剛性大，軸承使用壽命長等優良性能。

工作臺及砂輪架運動導軌均采用高精度重載型直線滾動導軌支撐，經精密預緊的滾動導軌副的動靜摩擦系數小，靈敏度高，運行平穩可靠。壽命長，維護簡單等特點。砂輪架和工作臺均采用伺服電機，經直連高精度無隙滾珠絲桿副驅動，故傳動精度高，反向無間隙，它們的運動可以經程序控制自動完成，也可用電子手輪DRF功能實時調整工作狀態。

本機床冷卻液的凈化采用紙帶過濾機，過濾效果好，既保證了冷卻液的清潔度，又大幅度提高了磨削效果。

技術參數：
